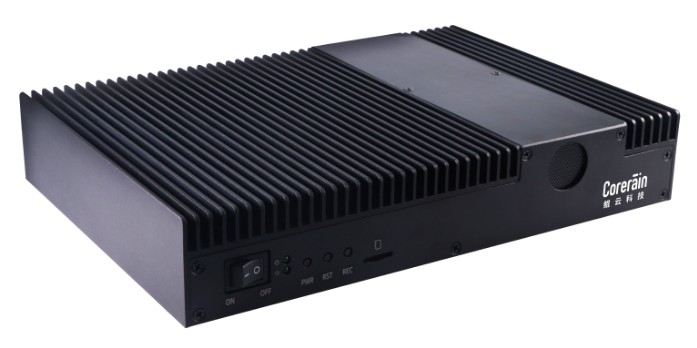

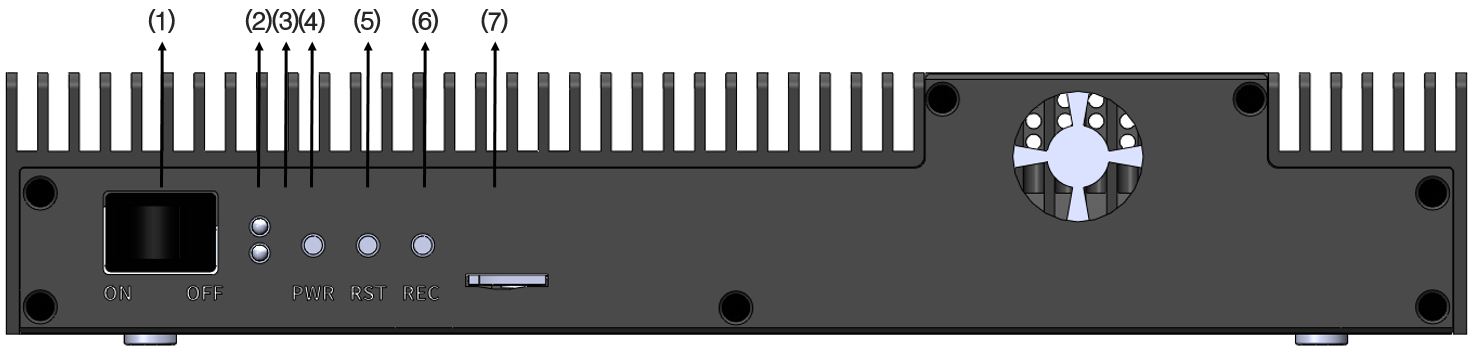

船型开关

系统插入电源后需要按下船型开关后才会上电

2

电源指示灯

绿色常亮：代表供电正常。

熄灭：下电。

3

内存指示灯

绿色闪烁：内存状态正常

常亮或熄灭：内存状态异常

4

系统开关机按钮

短按：系统可进入退出/重启/关机/休眠/切换用户界面

长按：休眠

5

复位按钮

短按：复位系统

6

Recover按钮

短按：系统Recover

7

SD卡槽

支持Micro SD卡插入

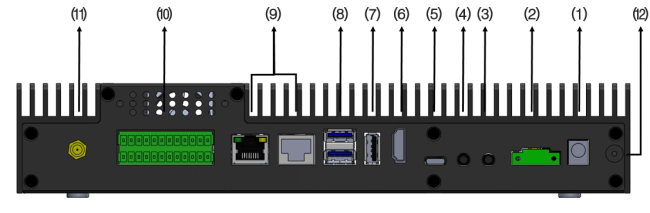

1

圆孔电源接口

标准12V输入电源接口

说明 ：配备适配器

2

电源接线端子公头

用于标准工业领域作为外部12V电源输入，有螺丝锁住固定可加强可靠性。

说明 ：配备接线端子母头，但不配备线缆

3

音频输出接口

用于连接耳机，音响等音频输出设备

说明 ：音频输出线缆及设备不在安装附件包中

4

音频输入接口

用于连接音频输入设备

说明 ：音频输入线缆及设备不在安装附件包中

5

Type-C

用于系统EMMC驱动烧录

说明 ：不配备外接Type-C数据线

6

HDMI-A

用于连接显示器。

说明 ：HDMI视频线缆不在安装附件包中，需要用户自行购买，请选择长度小于3M的屏蔽线。

7

USB2.0接口

用于连接外设

说明 ：不配备外接USB数据线

8

USB3.0接口*2

用于连接外设

说明 ：不配备外接USB数据线

9

RGMII网口*2

用于外部视频数据流输入：

接口传输速率10M/100Mbps//1000Mbps自适应。

说明 ：不配备外接网线

10

2X12凤凰端子

如下图所示，接口信息从左到右依次描述

IN1-4：4个告警量输入口

AGND：告警量回路接地

OUT1-4：4个告警量输出口

DEBUG：单板主控调试串口

RS485：用于RS485数据传输以及信息打印

RS232：用于RS232数据传输以及信息打印

说明 ：只支持端子配件，不支持线缆

11

4G ANT

4G模块的天线

12

接地端

使用十字螺丝刀将保护地线的一端连接到设备的接地端子上，另一端连接到机柜或工作 台的接地点上，接地螺钉采用M4螺钉。

保护地线由用户自备，颜色为黄绿相间色，且采用16AWG～18AWG规格电缆。

系统参数

视频接入路数

8路

CPU

RK3399，: 2 core Cortex A72 @1.8GHz, 4 core Cortex A53 @1.5GHz

内存

内存：4GB LPDDR4

AI内存：8GB DDR4

存储

eMMC 32GB

HDD 1T/2T

系统

Linux

智能分析

算力

4TOPS INT8

AI芯片

自研CAISA芯片，数据流架构

算法类型

通用算法、行业专用算法、化工安监算法、智慧工地算法、智慧加油站算法

最大算法并行数

单路最大算法并行数：10

8路最大算法并行数：16

电源接口

DC 12V圆孔连接器（配电源适配器）

工业级3-PIN接线端子（需用户自己外接电源线）

音频接口

1个音频输入/1个输出接口

显示接口

1个HDMI接口

USB接口

1个Type-C/1个USB 2.0/2个USB 3.0

有线网络

2个GE RJ45

RS232

1个RS232

RS485

1个RS485

DEBUG

1个系统调试串口

告警量

4个告警量输入/4个告警量输出

TF Card接口

1个SD卡槽

功耗

36W

工作温度

-20℃~60℃

储存环境温度

-40℃～85℃

过温保护

大于60℃小于75℃，10分钟保持工作正常

工作湿度

25°C时，周围环境相对湿度条件：≤95%，无凝结

风扇

带风扇

尺寸

280 x 200 x 52mm
